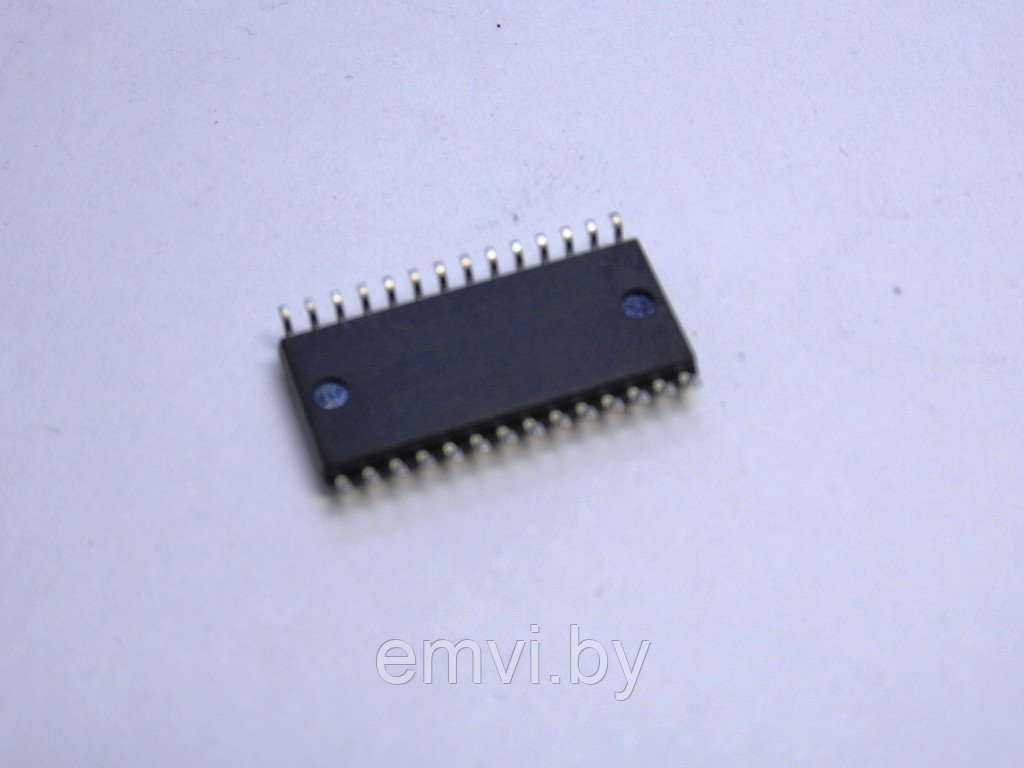

Микросхема шифратор E09A7218A для Epson T50/ P50/ R290/ 1410

E09A7218A - драйвер управления (шифратор) печатающей головки. Для Epson R290 R270 T50 1410 1500w 1400 L1800 и т.д.Если сгорела транзисторная сборка вероятность вылета этой микросхемы очень большая  Желательно приобрести с этой микросхемой пару транзисторов, резисторов на 34-35 Ом. Как убедиться что микросхема E09A7218A неисправна: 1. После замены транзисторной пары TT3034, TT3043 принтер не включается и слышен свист защиты.2. Ноги, которые идут на транзисторы звонятся на землю.3. Прозвон ноги TT3034, TT3043 : сопротивление 3-1,3-2,3-4,3-5 (коллектор-эмиттер и коллектор-база) должно быть 500-600 Ом или выше,если оно 50-100 Ом значит микросхема пробита. Статья по ремонту платы. Описание товара E09A7218A — драйвер печатающей головки Epson R290, R295, T50, P50, T59, L800  и др.Если сгорели два транзистора, которые управляют напряжениями печатающей головки, то микросхема E09A7218A сгорает в 90% случаев. Помимо данной микросхемы сгорают резисторы 47Ом в обвязке транзисторов, предохранитель F2, F3 и само собой сами транзисторы, поэтому для успешного ремонта главной платы принтера необходимо выявить неисправные элементы и заменить их на исправные. Что бы убедиться, что микросхема E09A7218A неисправна необходимо:1. После замены транзисторной пары TT3034, TT3043 тестером (мультиметром) проверить сопротивление между выводов транзисторов. Сопротивление выводов 3-1,3-2,3-4,3-5 должно быть 450-600 Ом или выше, если сопротивление 50-100 Ом значит микросхема E09A7218A неисправна и ее необходимо заменить. 2. Выводы микросхемы E09A7218A, которые идут на транзисторы не должны звониться на землю.
