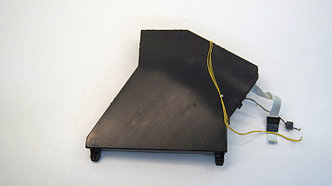

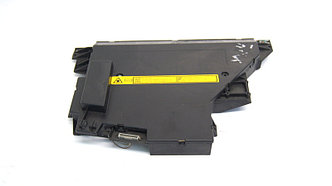

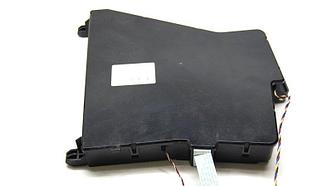

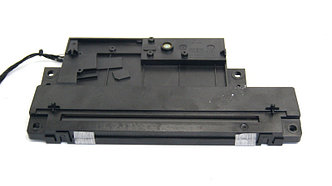

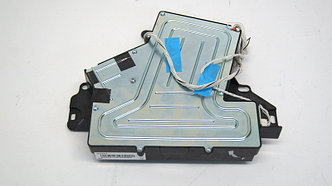

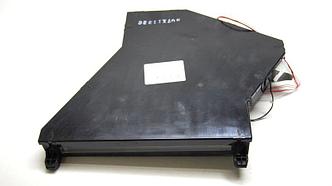

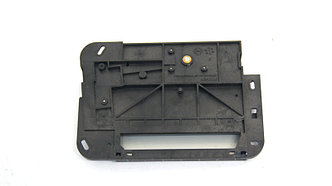

Блок лазера Lexmark, Toshiba, Sharp

Блок лазера – один из ключевых компонентов лазерного принтера или копировального аппарата. Он отвечает за формирование изображения на фотобарабане, создавая основу для дальнейшего переноса тонера на бумагу.

Принцип работы лазерного блока

1. Передача данных – принтер получает цифровую информацию о печатаемом изображении или тексте.
2. Генерация лазерного луча – в блоке лазера встроен полупроводниковый лазерный диод, который испускает лазерный луч в соответствии с переданными данными.
3. Направление луча – с помощью системы линз и зеркал луч попадает на вращающееся многоугольное зеркало (полигональное зеркало).
4. Формирование скрытого изображения – лазер освещает определённые участки фотобарабана, изменяя их электрический заряд, создавая таким образом "невидимое" изображение.
5. Дальнейший процесс печати – тонер притягивается к заряженным областям барабана, после чего переносится на бумагу и закрепляется в термоузле.

Основные элементы лазерного блока

• Лазерный диод – испускает лазерный луч.
• Полигональное зеркало – вращается с высокой скоростью, направляя луч на фотобарабан.
• Система линз и зеркал – корректирует и фокусирует лазерное излучение.
• Управляющая электроника – регулирует интенсивность работы лазера и его синхронизацию с другими узлами принтера.

Неисправности лазерного блока

1. Полосы или пробелы в печати – возможно загрязнение линз или износ лазерного диода.
2. Ошибка принтера (например, "Ошибка лазера") – может указывать на выход из строя лазерного диода или контроллера лазерного модуля.
3. Размытое или нечёткое изображение – возможны проблемы с системой фокусировки луча.

Обслуживание и чистка лазерного блока

• Регулярная чистка – удаление пыли и остатков тонера с линз и зеркал сжатым воздухом или мягкой салфеткой.
• Проверка соединений – при ошибках лазера стоит убедиться в целостности шлейфов и контактов модуля.
• Замена при неисправности – в случае выхода из строя отдельных элементов лазерного блока рекомендуется заменить его полностью.

Заключение

Блок лазера играет ключевую роль в качестве и чёткости печати. Его исправность и своевременное обслуживание обеспечивают долговечность работы принтера и стабильную печать без дефектов.
